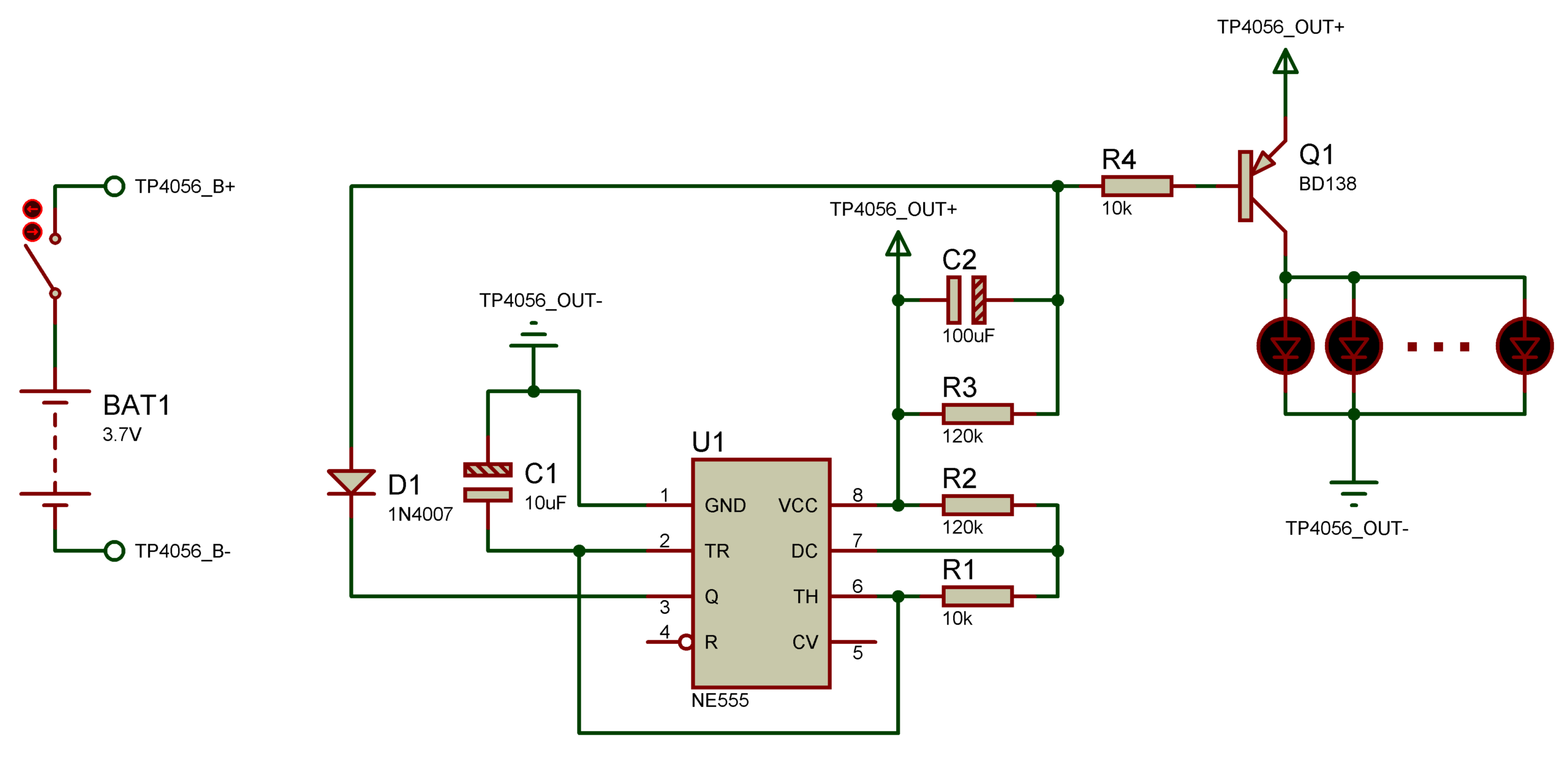

Yukarıdaki şemada NE555 Kalp Atış Efekti uygulamamızın devre şeması bulunmaktadır. Devremizi adım adım inceleyecek olursak;

🔋 Güç ve Besleme Bölümü

• • BAT1 (3.7V 1S 300mAh Li-Po Pil): Devreye ihtiyaç duyduğu enerji sağlar.
  • TP4056 Type-C 3.7V 1S Li-Po Şarj Aleti: Modül üzerinde 4 adet bağlantı noktası bulunur. B+ ve B- bağlantı noktalarına 3.7V 1S 300mAh Li-Po Pil bağlanmalıdır. Bu bağlantılar üzerinden devremiz şarj edilebilir ve şarj edilmediği durumlarda ise OUT+ ve OUT- bağlantı noktaları üzerinden devremize gereken 5V’luk enerji sağlanır.
  • D1 (1N4007 Diyot): NE555 ve LED kısmını pilden gelebilecek ters akımlardan korur.
  • C1 (10µF): Güç hattındaki parazitleri filtreleryerek NE555’in kararlı çalışmasını sağlar.

🧠 NE555 Zamanlayıcı

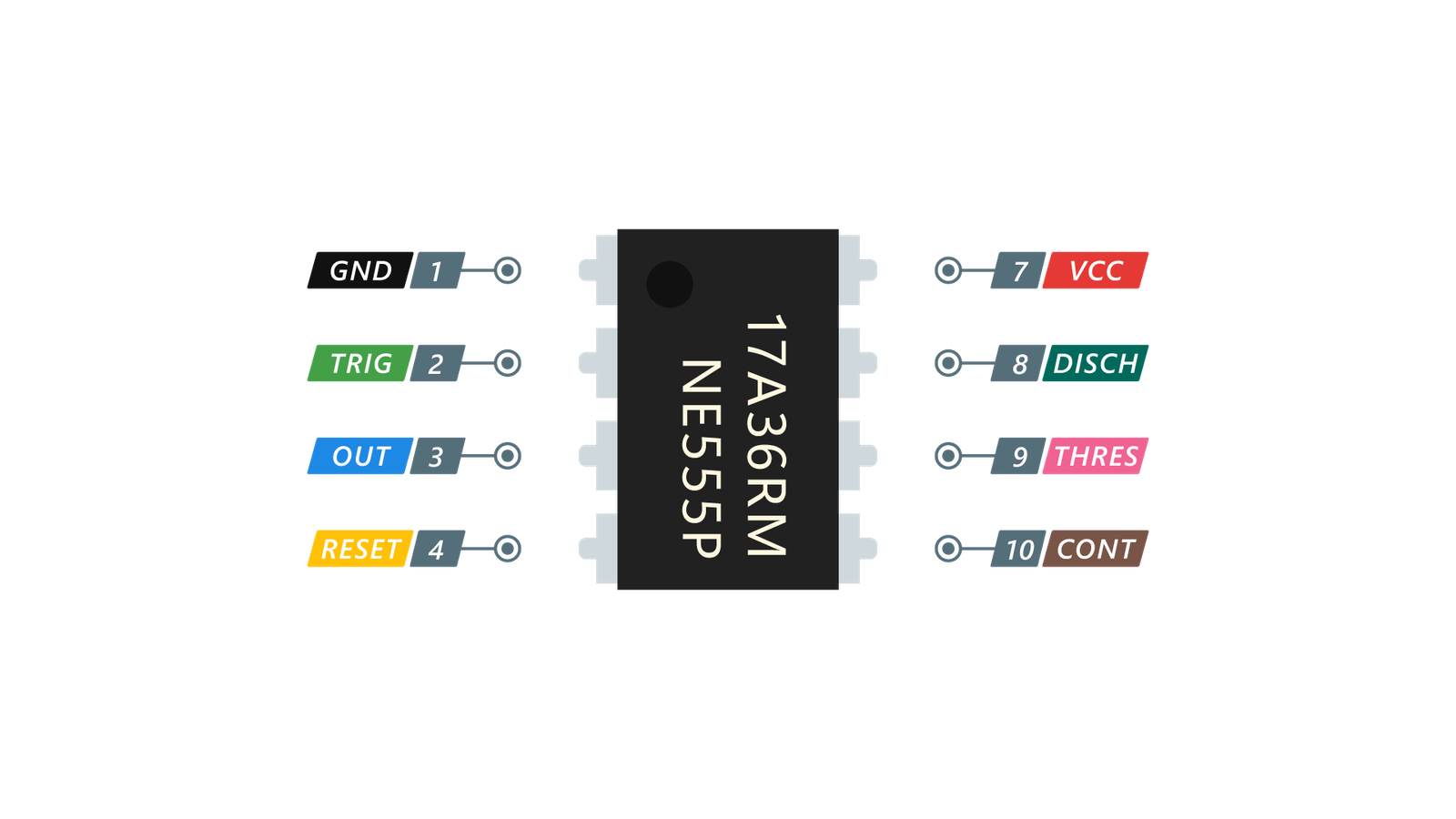

• • U1 (NE555) burada astable (kararsız multivibratör) modunda çalışıyor. Bu sayede, sürekli olarak kare dalga üretir.
  • R1, R2, R3 ve C2: Bu elemanlar, LED’lerin yanıp sönme hızını (osilasyon frekansını) belirler. R1 = 10kΩ, R2 = 120kΩ, R3 = 120kΩ, C2 = 100µF değerleriyle kalp atışı efektine uygun bir yanıp sönme hızı elde edilir.

💡 LED Sürücü Bölümü

• • Q1 (BD138 – PNP Transistör): NE555’in düşük akımlı çıkışını, LED grubunu sürebilecek seviyede yüksek akıma dönüştürür. BD138, NE555’in çıkışı “LOW” olduğunda iletime geçer ve LED’leri yakar.
  • R4 (10kΩ): Q1’in base akımını sınırlar. Çıkış “HIGH” olduğunda kesime gider ve LED‘ler söner.

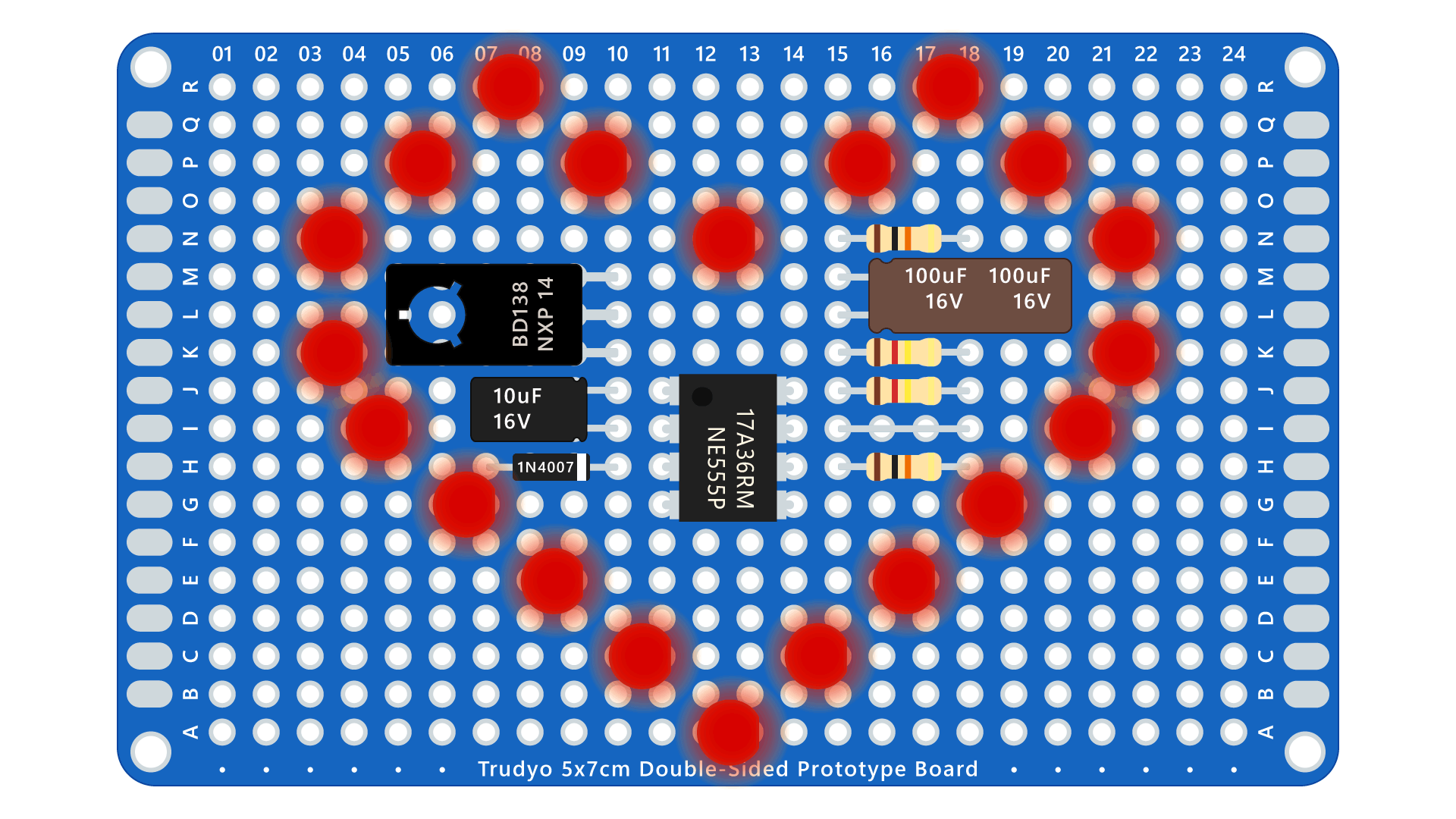

  • LED Grubu(5mm Kırmızı LED): Birbirine paralel olarak bağlanan LED‘ler NE555‘ten oluşturulan sinyal ile kalp atış efektini görünür hale getirir.
