mikroC ile PIC Programlama #03 : LED Animasyon Uygulaması – 1

Merhaba, mikroC ile PIC programlama eğitimlerimize LED Yakma Uygulaması ile devam ediyoruz. Bu videoda sizler ile birlikte 4 farklı renkte LED’i sırayla yakacakağız. Daha sonra polis çakar uygulamasını Trudyo Geliştirme Kartı üzerinde gerçekleştireceğiz.

Bölümler

00:00 Şematik Tasarım
00:15 Proje Dosyasının Oluşturulması
00:37 LED’lerin Sırayla Yakılması
00:47 Bağlantıların Tanımlanması
01:23 TRIS Registerinin Düzenlenmesi
01:53 LED’lerin Sırayla Yakılması Uygulaması
02:57 Uygulamanın Yüklenmesi ve Test Edilmesi
03:25 Polis Çakar Uygulamasının Kodlanması
04:54 Uygulamanın Yüklenmesi ve Test Edilmesi
05:23 Uygulamanın GitHub’a Yedeklenmesi

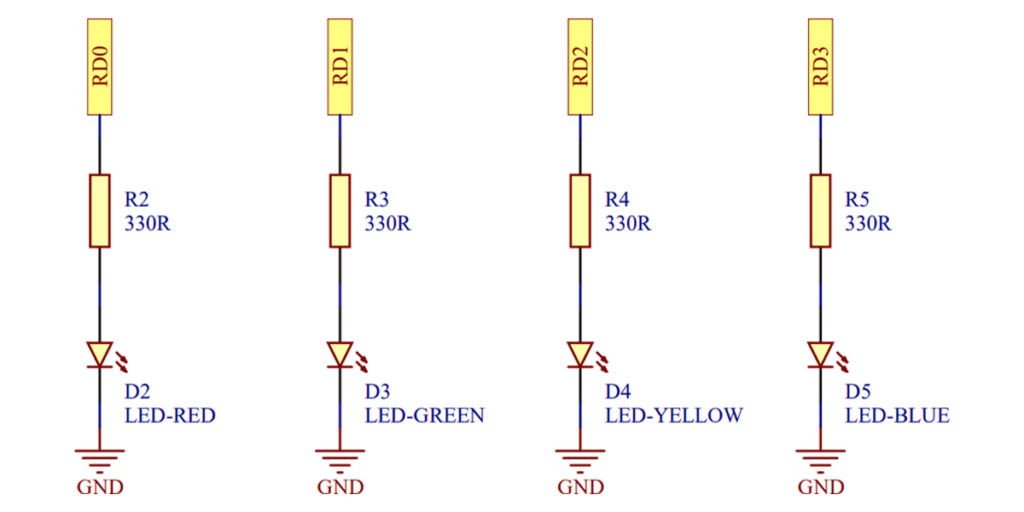

Şematik Tasarım

Uygulama Kodları


					// Connections
sbit LED at LATA4_bit;

sbit LEDR at LATD0_bit;
sbit LEDG at LATD1_bit;
sbit LEDY at LATD2_bit;
sbit LEDB at LATD3_bit;

void main() {
  TRISA=0b00000000;// [][][][LED][][][][]
  TRISD=0b00000000;// [][][][LED][LEDB][LEDY][LEDG][LEDR]

  LATA=0x00;
  LATD=0x00;

  while(1){
    LED=!LED;

    // EP:1
    //LEDR=!LEDR; delay_ms(500);
    //LEDG=!LEDG; delay_ms(500);
    //LEDY=!LEDY; delay_ms(500);
    //LEDB=!LEDB; delay_ms(500);

    //EP:2
    LEDR=1; delay_ms(50); LEDR=0; delay_ms(50);
    LEDR=1; delay_ms(50); LEDR=0; delay_ms(50);
    LEDR=1; delay_ms(50); LEDR=0; delay_ms(50);
    LEDR=1; delay_ms(50); LEDR=0; delay_ms(50);
    LEDR=1; delay_ms(50); LEDR=0; delay_ms(50);

    LEDB=1; delay_ms(50); LEDB=0; delay_ms(50);
    LEDB=1; delay_ms(50); LEDB=0; delay_ms(50);
    LEDB=1; delay_ms(50); LEDB=0; delay_ms(50);
    LEDB=1; delay_ms(50); LEDB=0; delay_ms(50);
    LEDB=1; delay_ms(50); LEDB=0; delay_ms(50);
  }
}

Uygulama kodlarını GitHub üzerinden incelemek ve indirmek için tıklayın. Merak ettiğiniz ve aklınıza takılan soruları aşağıda 👇 yorum olarak bize iletebilirsiniz. Yeni uygulamalar gerçekleştirirken YouTube kanalımızdaki videolarımızdan yararlanmayı unutmayın. İyi çalışmalar. 🙂 #geliştirmeyebaşla
