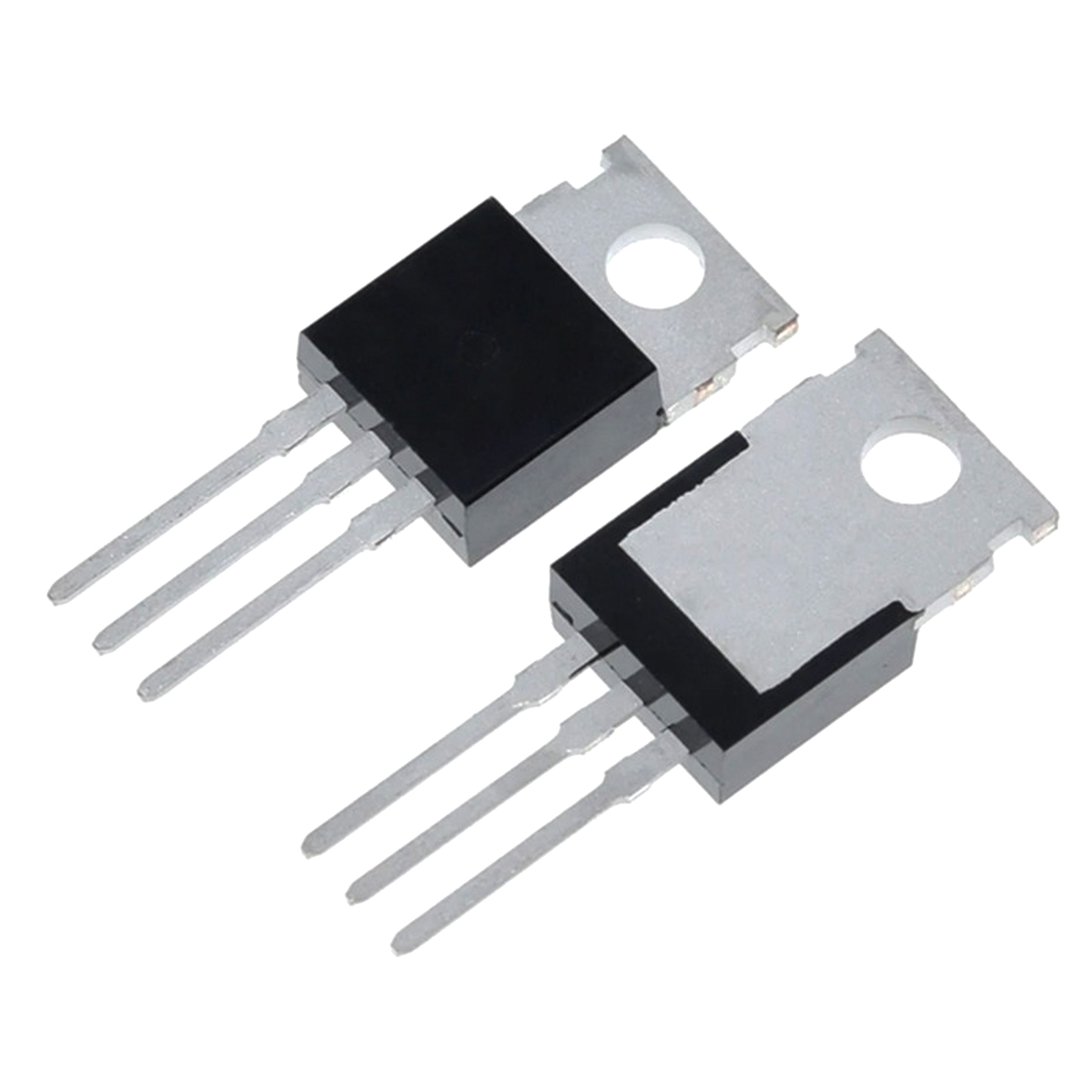

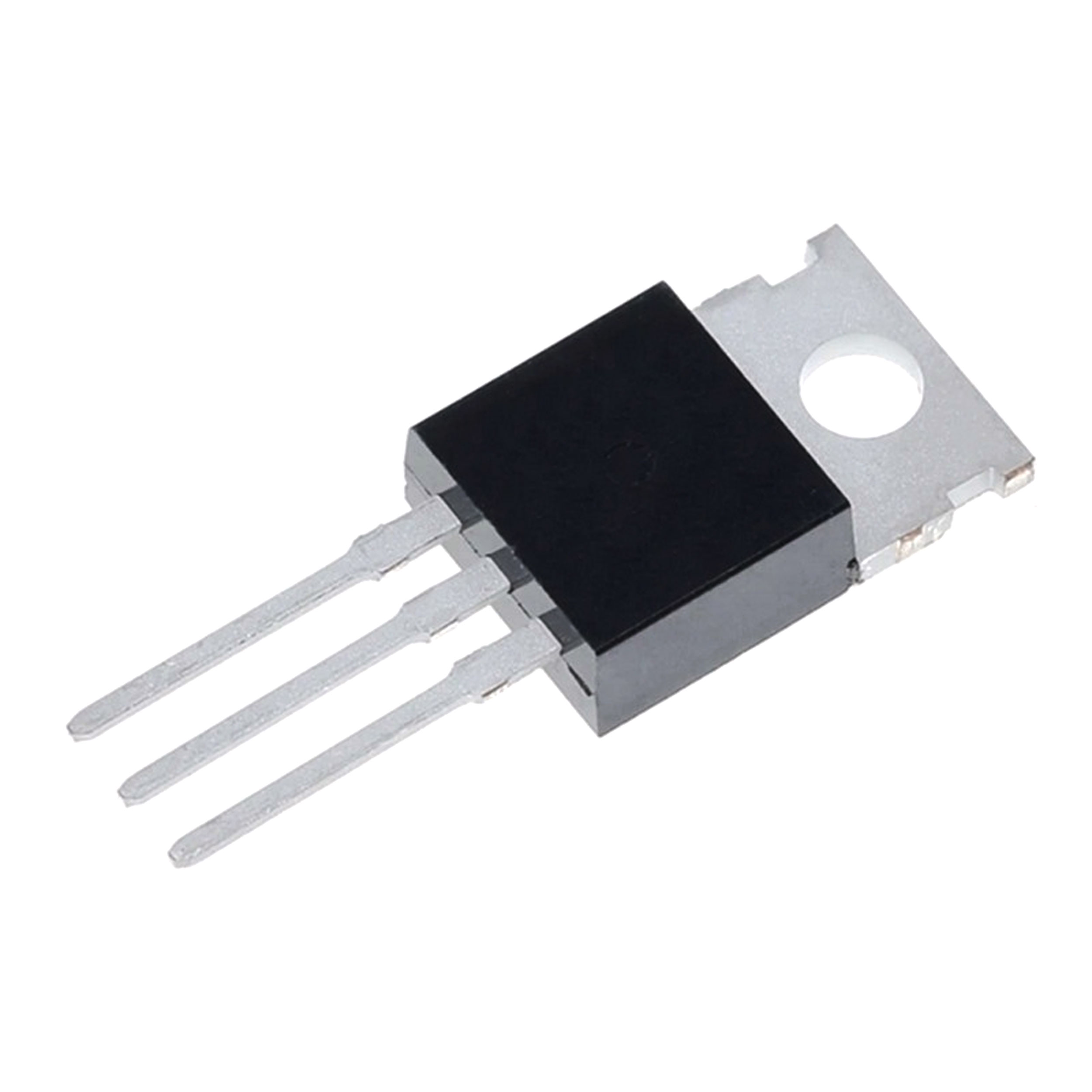

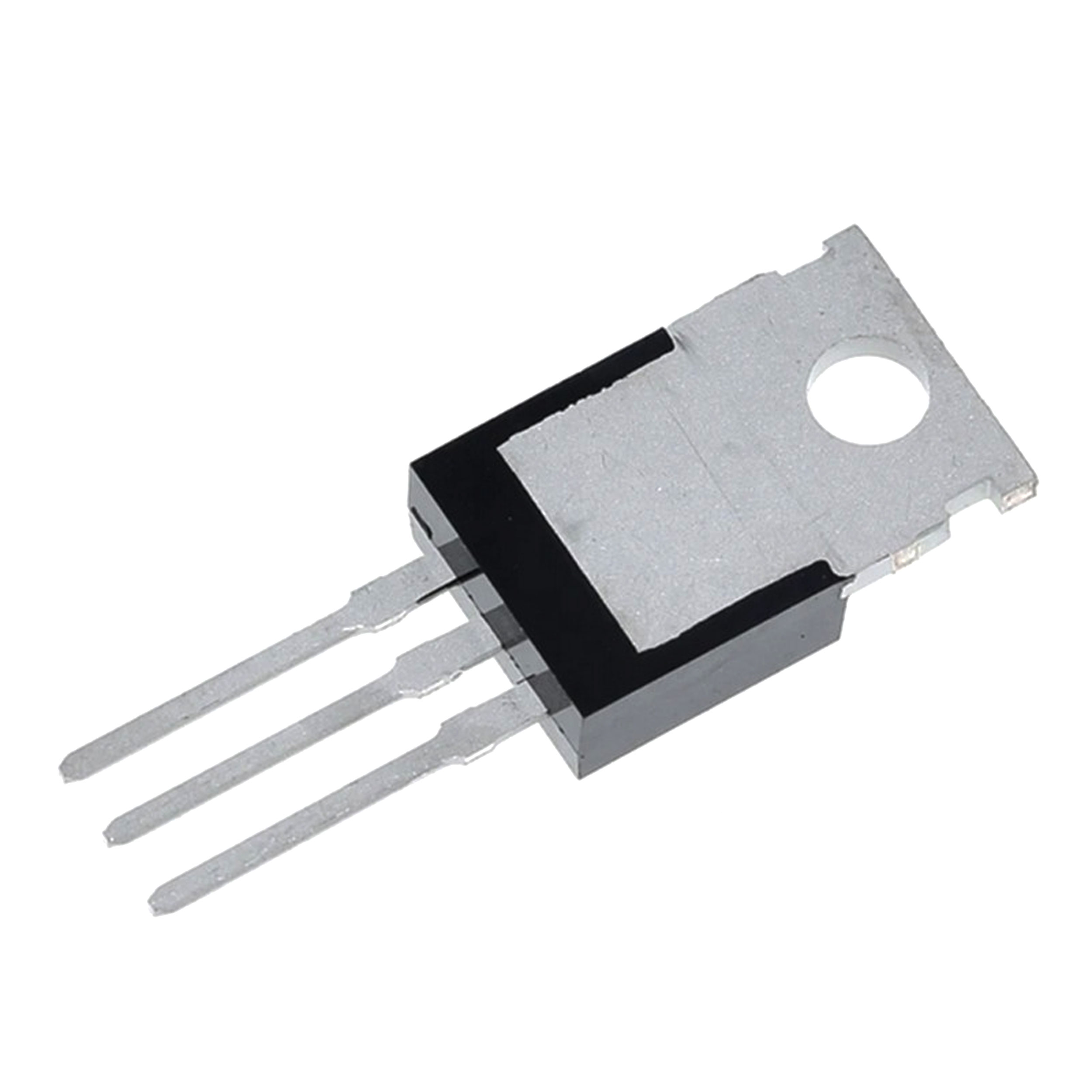

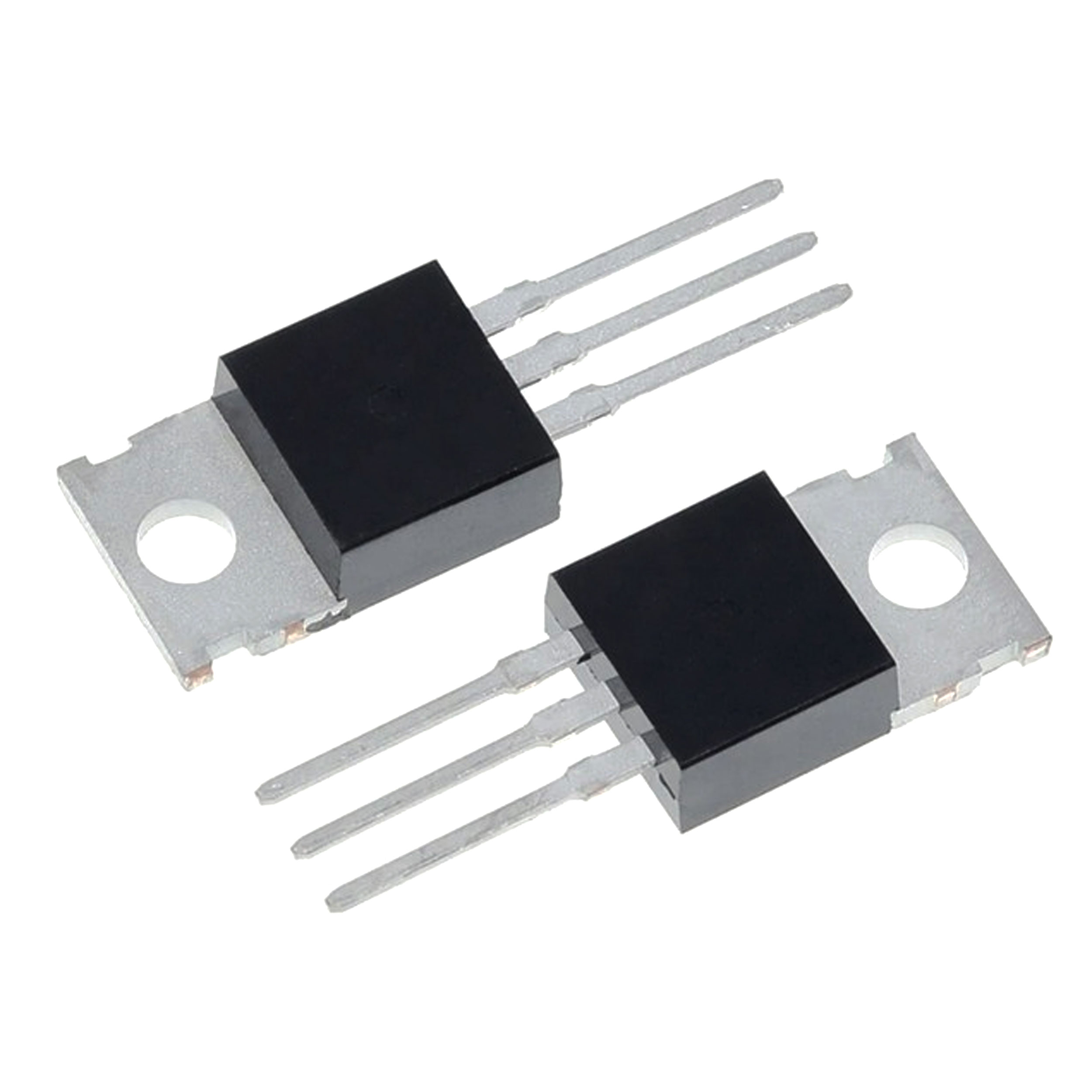

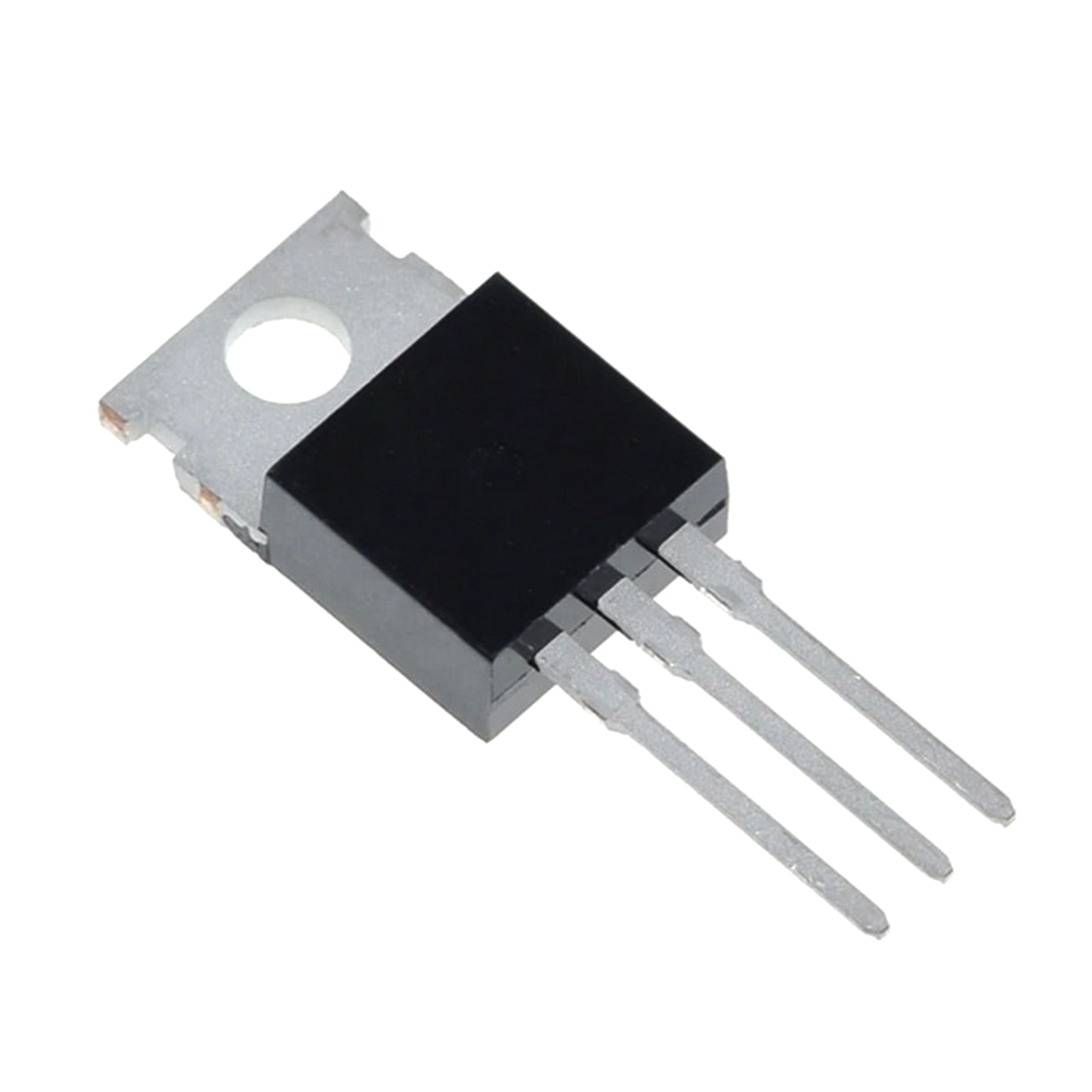

TIP122 NPN Transistör TO-220

Açıklama

TIP122 NPN Transistör TO-220, yüksek akım kazancı ve düşük kollektör-emiter satürasyon gerilimi gerektiren anahtarlama ve doğrusal güç kontrol uygulamaları için tasarlanmış yüksek performanslı bir NPN güç Darlington transistörüdür. Monolitik Darlington konfigürasyonu ve taban ada (base island) teknolojisi sayesinde olağanüstü yüksek akım kazancı performansı sunar. Endüstriyel standartlardaki TO-220 kılıf yapısı sayesinde ısı emicilerle (heatsink) kolayca monte edilebilir ve verimli ısı transferi sağlar. Motor sürücüleri, röle kontrol devreleri, güç kaynakları ve genel amaçlı anahtarlama uygulamalarında güvenle tercih edilir.

Özellikler:

• Model:

  TIP122

• Ürün Tipi:

  NPN Güç Darlington Transistörü

• Maksimum Kollektör-Base Gerilimi (VCBO):

  100 V

• Maksimum Kollektör-Emiter Gerilimi (VCEO):

  100 V

• Sürekli Kollektör Akımı (IC):

  5 A

• Pik Kollektör Akımı (ICM):

  8 A

• Maksimum Güç Dağılımı (PTOT):

  65 W (Tc = 25°C sıcaklıkta)

• DC Akım Kazancı (hFE):

  Min. 1000 (IC = 3A)

• Kılıf / Paket Tipi:

  TO-220

• Çalışma Sıcaklık Aralığı:

  -65°C ile +150°C

Kullanım Alanları:

• Genel amaçlı doğrusal ve anahtarlamalı devreler
• DC motor sürücü hız ve yön kontrol devreleri
• Röle, selenoid ve yüksek akımlı yük anahtarlamaları
• Güç kaynakları ve lineer regülatör çıkış katları
• Mikrodenetleyici çıkışları ile güçlü yükleri sürme uygulamaları

Paket İçeriği:

• 1 Adet TIP122 NPN Transistör TO-220
