Açıklama

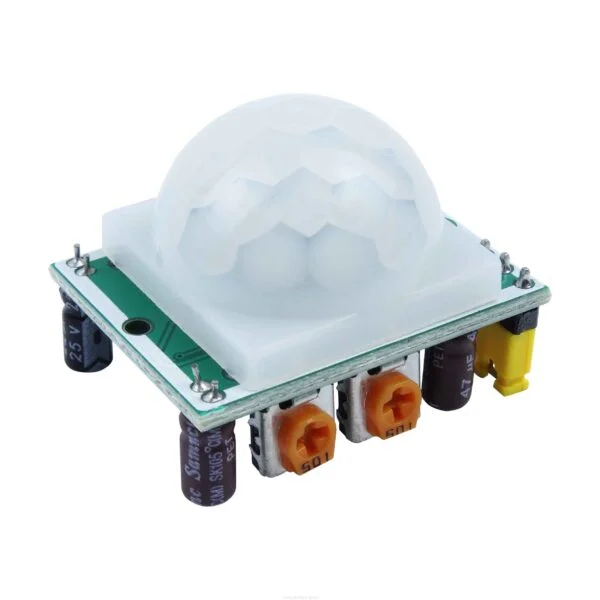

HC-SR501 Hareket Sensörü, bir ortamda oluşan cisim hareketini algılamak için kullanılan PIR sensörüdür. Güvenlik sistemleri, aydınlatma sistemleri, alarm sistemleri ve kapı sistemleri gibi otomatik algılamalı sistemlerde kullanılmaktadır. Çeşitli hobi projeleri için de eğlenceli ve işlevsel bir sensördür. Yüksek hassasiyet, yüksek güvenilirlik ve düşük voltaj özellikleri ile öne çıkmaktadır.

HC-SR501 Hareket Sensörü; hareket algılamadığında lojik 0 Volt, hareket algıladığında lojik 3.3 Volt çıkış vermektedir. Sensör üzerinde bulunan Sx potansiyometresi, sensörün görme mesafesini 3 ile 5 metre aralığında özelleştirme imkanı sunmaktadır. Üzerinde bulunan diğer potansiyometre olan Tx ise, sensör hareketi algıladıktan sonra ne kadar süre daha çıkış pininden lojik (3.3V) çıkış vereceğini ayarlama imkanı sunmaktadır.

Özellikler:

• Özellik–Değer
• Çalışma Gerilimi:

  5V - 12V

• Lojik Çıkış Gerilimi:

  Düşük: 0V, Yüksek: 3.3V

• Algılama Mesafesi (Max):

  5m

• Algılama Açısı:

  <140º

• Bekleme Süresi (3.3V’ta):

  5sn - 300sn

• Çalışma Sıcaklığı:

  -15°C ~ +70°C

• PCB Rengi:

  Yeşil

• Boyutlar:

  32.6x24.3x25mm
