DS1307 RTC Modül

Açıklama

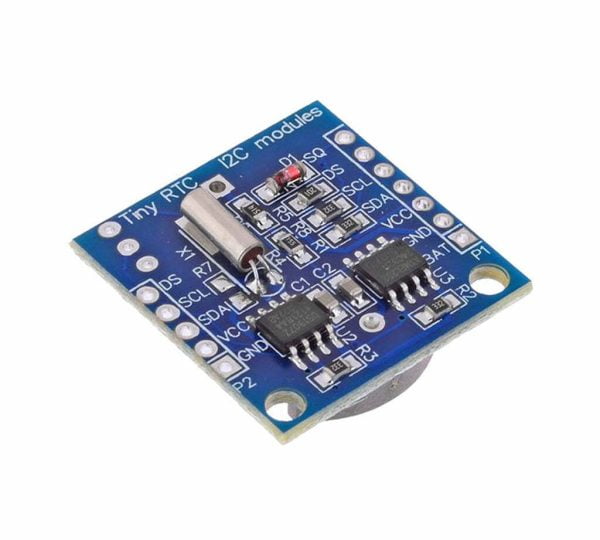

DS1307 RTC Modül; DS1307 RTC ve AT24C32 EEPROM entegrelerini içeren gerçek zamanlı saat (RTC) modülüdür. I2C haberleşme protokolüne sahip olan bu modül, adres ve verileri çift yönlü veri yolu aracılığıyla seri olarak aktarmaktadır.

DS1307 RTC Modül; saniye, dakika, saat, gün, haftanın günü, ay ve yıl verilerini sağlamaktadır. 12 saatlik veya 24 saatlik formatta çalışabilmekte olup, AM/PM göstergesine sahiptir. Yıl düzeltmeleri de dahil olmak üzere, 31 günden az olan aylar için ay sonundaki tarihi otomatik olarak ayarlamaktadır.

Bununla birlikte, içerdiği DS1307 RTC entegresi sayesinde zaman verisini hafızasına kaydetme özelliğine sahiptir. Üstelik, bu entegrede dahili bulunan güç algılama devresi ile güç kesintilerini algılayabilmekte ve otomatik olarak yedek güç kaynağına geçebilmektedir. Bu sayede, enerjisi kesilse bile zaman işleyişine devam edebilmektedir. Ayrıca, içerdiği AT24C32 EEPROM entegresi sayesinde 32kB’lık veri kaydetme imkanı sunmaktadır. Bu özelliği ile, alarm uygulamaları gibi veri kaydetme gereksinimi olan uygulamalar için mükemmel bir tercih olmaktadır.

Yedek güç kaynağı olarak kullanabileceğiniz pil yuvası, 3V CR2032 piller ile uyumlu yapıdadır. Pil modüle dahili değildir. Satın almak için tıklayınız.

Özellikler:

DS1307 RTC entegresi datasheet dosyasını görüntülemek için tıklayınız.
AT24C32 EEPROM entegresi datasheet dosyasını görüntülemek için tıklayınız.
