Yazılım / Lisans5V 1 Kanal Röle Kartı
10%
Açıklama

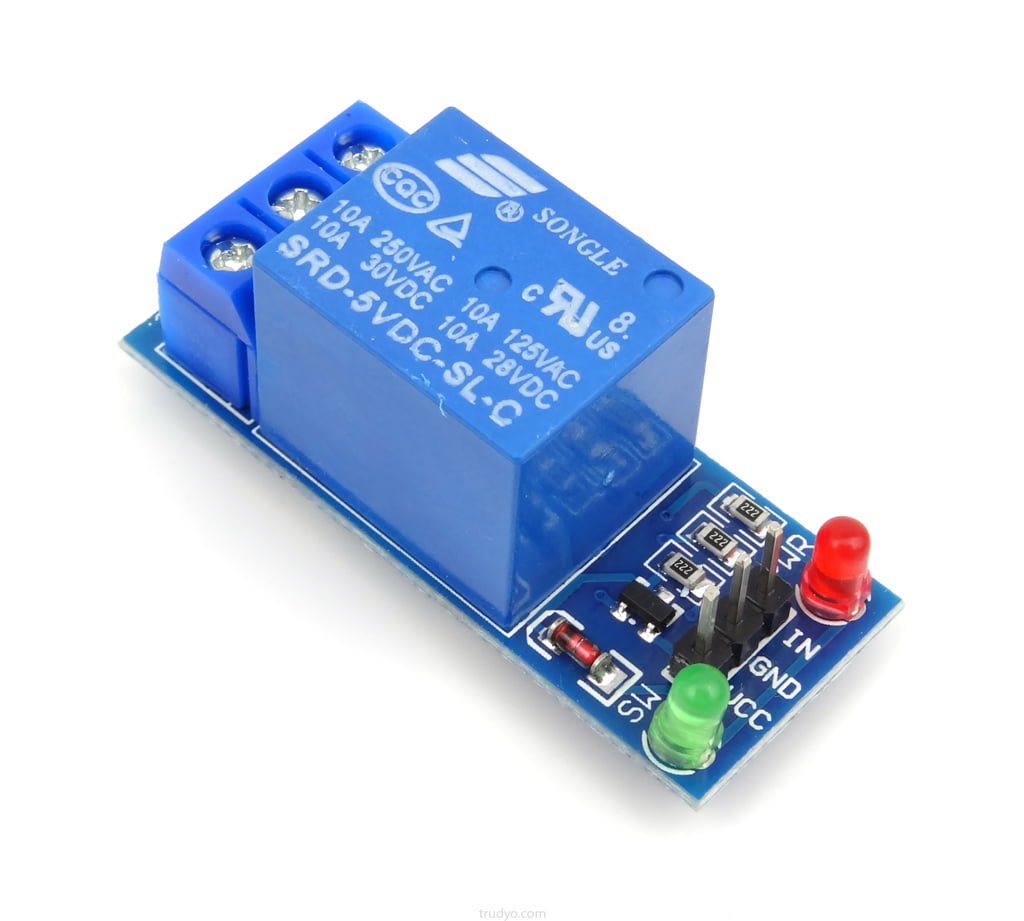

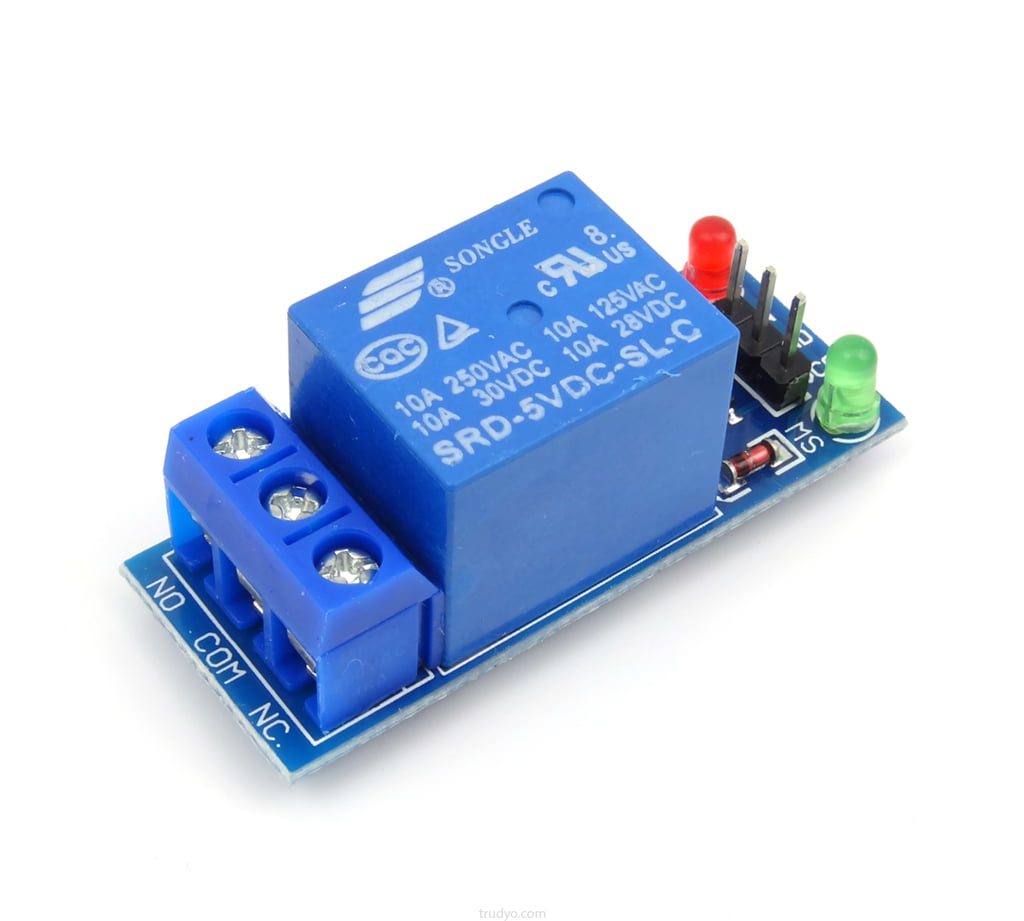

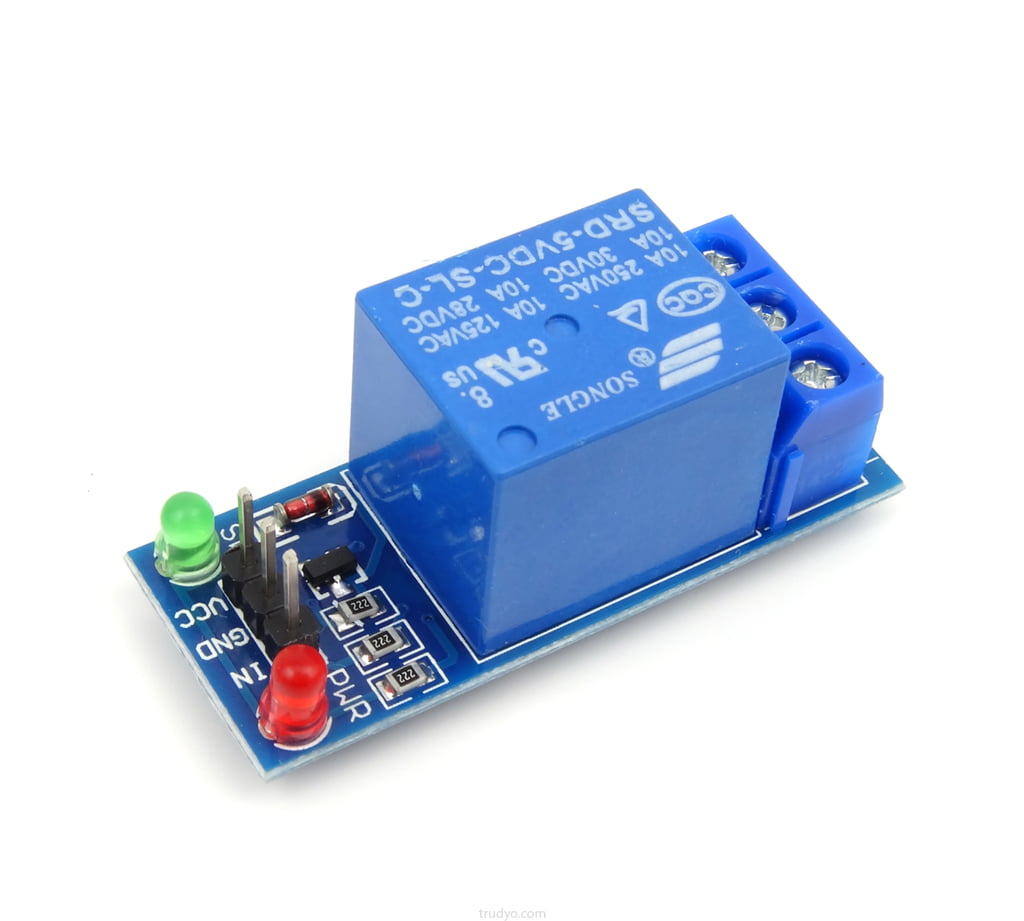

5V 1 Kanal Röle Kartı, üzerinde bir adet tek kanallı röle ve iki adet gösterge ledi bulunan bir röle kartıdır. Geliştirme kartınızın, tek bir yüksek güçteki cihazı kontrol etmesini sağlamak için tasarlanmıştır. 5V sinyal giriş pini ile röle kontaklarını kontrol edebilir ve anahtar konumunu ayarlayabilirsiniz. Bu sayede, üzerinden hem AC hem DC akım geçirebilirsiniz. Basit bir anahtar olan bu kart, giriş voltajı 5 Volt olduğunda çalışmakta, giriş voltajı 0 Volt olduğunda kapanmaktadır.
5V 1 Kanal Röle Kartı, mikrodenetleyiciden tetik sinyali sırasında 20mA’lik bir akım çekmektedir. 30VDC veya 220VAC gerilimde 10A’e kadar akımı anahtarlayabilmektedir. Motorlar, solenoid valfler, lambalar ve AC yükler gibi yüksek voltaj, yüksek akım yüklerini kontrol etmek istediğiniz uygulamalarınız için oldukça kullanışlıdır.
Özellikler:
| Özellik | Değer |
| Çıkış Sayısı | 1 Kanal |
| Çalışma Gerilimi | 5V |
| Kontrol Sinyali | TTL Seviyesi |
| Max. Anahtarlama Gerilimi | 250VAC/30VDC |
| Max. Anahtarlama Akımı | 10A |
| Röle Tetikleme Akımı | 20mA |
| Anahtarlama Süresi (Max.) | 10ms |
| Bırakma Süresi (Max.) | 5ms |
| On-Off Anahtarlama (Max.) | 30 adet/dakika |
| Boyutlar | 43x17x17.5mm |
Diğer sensör ve modül çeşitlerini görüntülemek için tıklayınız.
Trudyo YouTube kanalını ziyaret etmek için tıklayınız.
Ek bilgi
| Marka | Trudyo |
|---|---|
| Üretici Kodu | TRDY000047 |
| Stok Yeri | B065 |
5V 1 Kanal Röle Kartı için 1 değerlendirme
Değerlendirme yazabilmek için oturum açmalısınız.
A** S**** –
Odamın lambasını Bluetooth ile kontrol etmek için bir uygulama yapıyordum. Bunun için bu röle kartından aldım. Gayet başarılı çalışıyor herşey.
